AD9910及控制板使用说明

概述

AOM的驱动信号及扫频控制信号由AD9910及其控制板提供，本文档旨在对硬件连接、软件使用作出基本说明。

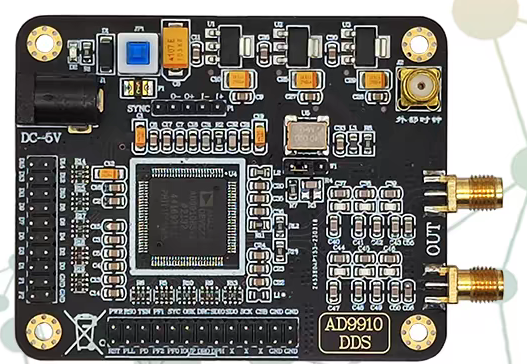

AD9910
AD9910

后面称为“核心板”

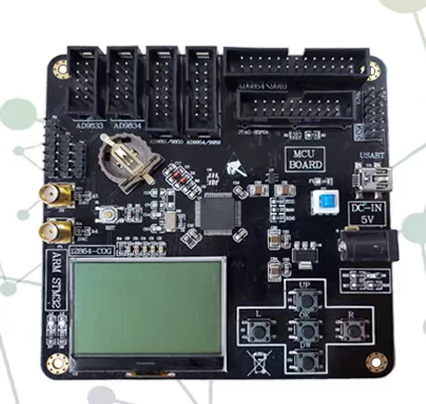

STMCTR
STMCTR

后面称为“控制板”

硬件说明

核心板

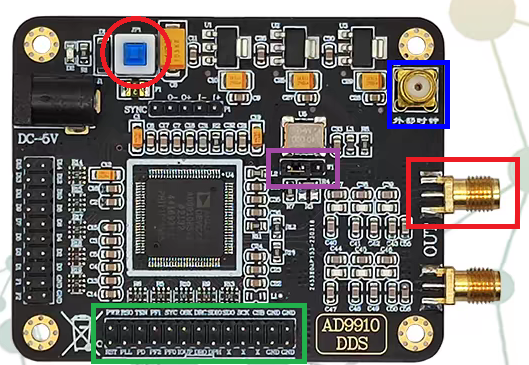

AD9910
AD9910

  1. 外部连接

    • 通过左侧DC-5V连接到台式电源，提供5V供电

    • 通过W1跳线帽（紫色方框）进行时钟源选择，跳线帽短接左侧两个引脚时为晶振提供时钟（推荐），短接右侧两个引脚时为外部时钟源（蓝色方框）

    • DDS输出为靠近核心板中间的SMA接头（红色方框）

    • 通过下方排针与控制板连接（绿色方框）

  2. 注意事项

    • （重要）DDS输出含有约1.5V的直流成分， ！！！必须！！！ 连接隔直器后再接入后级设备

    • （重要）外部时钟源输入时，输入频率 ！！！必须 ！！！ 为40MHz，推荐信号幅值为0~3V，推荐信号类型为方波

    • （重要）注意与控制板的排线连接方向！！！没有防呆设计！！！连接错误可能直接烧掉芯片，默认已经连接好

    • （推荐）上电前将模块开关（红色圆框）置于关闭状态

    • （不推荐）核心板出现输出异常时，直接通过开关断电重启核心板，这种硬件重置的方式只有在软件重置无效时才使用

控制板

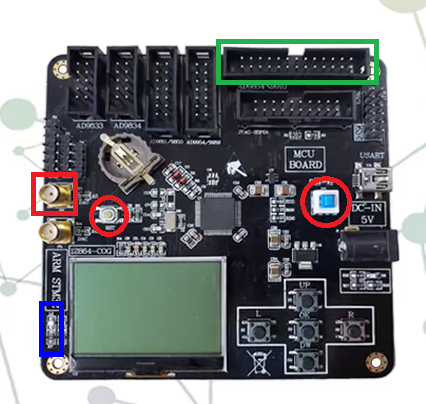

STMCTR
STMCTR

  1. 外部连接

    • 通过右侧USB接口连接到上位机，上位机同时可以为模块提供5V供电，使用串口与上位机通信

    • 通过左侧SMA接头（红色方框）与1pps时钟源连接

    • 通过W1跳线帽（紫色方框）进行时钟源选择，跳线帽短接左侧两个引脚时为晶振提供时钟（推荐），短接右侧两个引脚时为外部时钟源（蓝色方框）

    • 通过右上排针与核心板连接（绿色方框）

  2. 注意事项

    • （重要）外部1pps时钟输入幅值必须大于1.8V（Vpeak−to−peakV_{peak-to-peak})，为了避免意外噪声导致意外触发，建议输入幅值大于2V，蓝色方框处的蓝色LED灯在每次触发信号到来时会切换开关状态，作为时钟信号是否正常给到控制板的依据

    • （重要）注意与控制板的排线连接方向，有防呆设计，不要硬插，默认已经连接好

    • （推荐）直接使用USB接口为模块供电，如果使用USB-HUB，需要注意HUB连接设备过多时，将USB-HUB连接上额外供电，DC-5V供电接口只在供电无法满足时才需要连接

    • （推荐）上电前将模块开关（右侧红色圆框）置于关闭状态

    • （推荐）核心板出现输出异常时，可以通过开关（左右侧红色圆框均可）断电重启控制板，达到软件重置核心板的效果

    • （不重要）核心板的DC-5V不要与控制板的DC-5V使用同一电源供电，以减小对DDS输出噪声的影响

启动顺序

  1. 按照外部连接说明连接核心板和控制板，检查模块开关均处于关闭状态（板卡上无红灯亮起）

  2. 打开台式电源供电开关

  3. 打开DDS模块开关（板上红灯亮起）

  4. 打开控制板模块开关（板上红灯亮起）

软件配置

相关文件

服务端：server_web.py

服务端依赖：requirements.txt

客户端调用示例：client_web.py

使用说明

  1. 下载依赖requirements.txt并使用pip安装依赖

  2. （重要）程序运行前必须先确认已经正确连接控制板

  3. 运行服务端程序server_web.py，程序运行后会自动选择第一个设备描述中含有STM的串口进行连接通信

  4. 编写并运行客户端程序

软件接口

server_web.py成功运行后，控制台会输出如下内容，表明服务端已经成功连接上控制板端口，并在http://127.0.0.1:56789监听客户端请求：

INFO:     Started server process [xxxxx]
INFO:     Waiting for application startup.
INFO:     Application startup complete.
INFO:     Uvicorn running on http://127.0.0.1:56789 (Press CTRL+C to quit)

client_web.py中包含了所有接口的调用样例代码，以下是服务端的接口说明：

功能请求路径请求类型请求体内容成功调用返回值备注
测试指令/test/GET无{"res": 1}
清空1pps序列/ctr/POST{"text": "SYS:TIME:CLR"}{"res": "SYS:TIME:CLR"}
清空1pps序列/ctr/POST{"text": "SYS:TIME:GET?"}序列长度不足10时：
{"error": "now queue size n"}
序列长度足够时：
["2024-01-23 01:23:45.123456", ...]		序列长度不同时，返回类型不同
扫频一级触发/ctr/POST{"text": "SYS:CURVE:START"}{"res": "SYS:CURVE:START"}
结束扫频/ctr/POST{"text": "SYS:CURVE:STOP"}{"res": "SYS:CURVE:STOP"}不会立即停止，会在扫完当前6MHz范围后不再进行下一段扫频
软件重置AD9910/ctr/POST{"text": "SYS:RESET"}{"res": "SYS:RESET"}

备注：

  1. 请求路径为/test/表示该请求的实际请求地址为http://127.0.0.1:56789/test/

  2. 请求类型为POST的请求体需要用json.dumps编码

  3. 所有调用因为网络原因不成功的，均可以用response.status_code != 200判断

  4. （强烈建议）使用client_web.py封装好的接口进行接口调用

  5. （建议）使用虚拟环境运行代码，参考python虚拟环境配置
